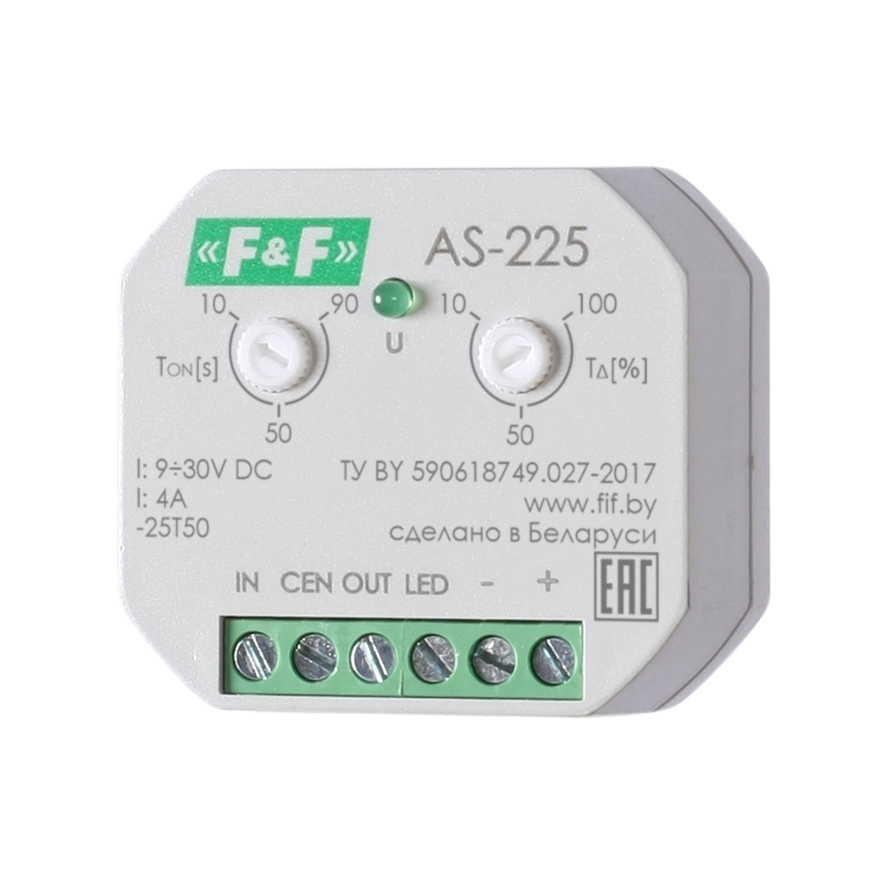

AS-225 автомат лестничный

Br42.12

Отличительные особенности реле:Каскадное освещение лестниц – управление многоточечными системами освещения

Назначение
Для построения системы многоточечного каскадного управления лестничным освещением

Руководство на реле

Область применения
Управление освещением, построение дизайнерских схем подсветки всевозможных зданий и сооружений.

Принцип работы
Короткое нажатие кнопки ВНИЗ приведет к включению лампы номер 1. Во время TΔ, установленным на первом драйвере начинает постепенно загораться лампа номер 2. Когда пройдет время включения Ton лампы номер 1, то она начинает постепенно гаснуть. Аналогичным образом происходит переход с лампы 2 к лампе 3, от лампы 3 к лампе 4 и т. д.

Особенности
Работа с LED, монтаж в монтажную коробку Ø60мм

Артикул: EA01.002.010 Категория:

Описание

Технические характеристики

Артикул EA01.002.010
Код ETIM EC000297
Напряжение питания 9-30 В DC
Максимальный коммутируемый ток <4 А
Выходное напряжение 9-30 В DC
Тип выхода Транзисторный, ОК
Напряжение входа управления (IN, OUT, CEN) с нулевым потенциалом, срабатывает при подключении к уровню «-» питания
Время включения Ton (регулируемое) 10-90 с
Задержка отключения TΔ (регулируемая) 0-100%Ton с
Потребляемая мощность
– в режиме ожидания 0,3 Вт
– в рабочем режиме 0,5 Вт
Диапазон рабочих температур от -25 до +50 °С
Коммутационная износостойкость 100000 циклов
Степень загрязнения среды 2
Категория перенапряжения III
Степень защиты IP 20
Габариты (ШхВхГ) 48x43x20 мм
Тип корпуса PDTN
Подключение Винтовые зажимы 2,5мм2
Монтаж в монтажную коробку Ø60мм
