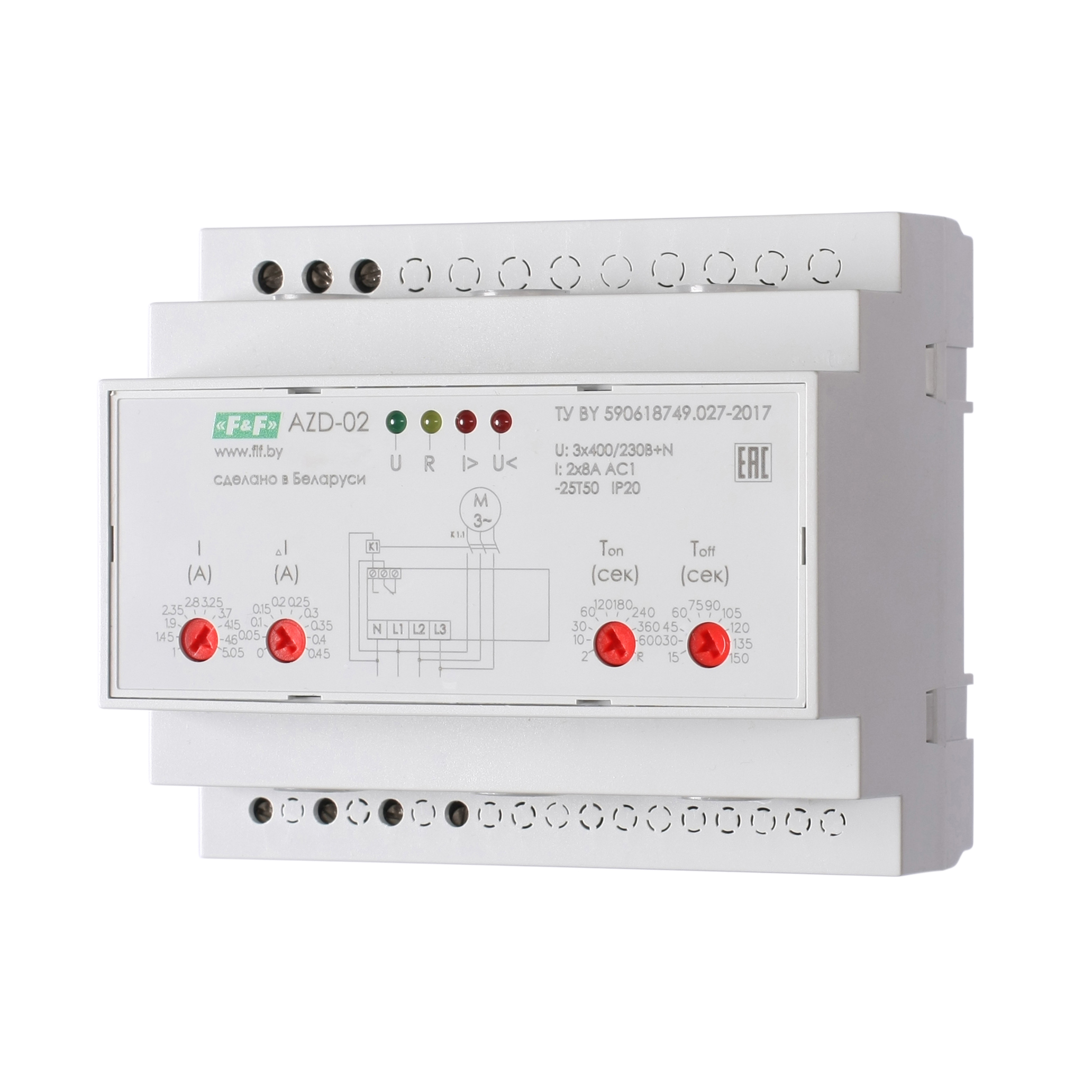

AZD-02 1-5,5А, трехфазное

Br275.70

Отличительные особенности:Многофункциональное. Для 3-х фазных электродвигателей с номинальным током от 1 до 5,5 А (более 5,5 А – с внешними трансформаторами тока).

Назначение
Для защиты трехфазных электродвигателей переменного тока от аварийных режимов работы.

Руководство изделия

Особенности
Защитные функции:
– защита от частых пусков;
– защита от перегрузки по току;
– защита от перегрева;
– защита от нарушения чередования и слипания фаз;
– защита от обрыва фазы;
– защита от работы при пониженном и повышенном напряжении;
– защита от асимметрии фазных токов;
– защита от асимметрии фазных напряжений;
– защита от токов короткого замыкания;
– защита от потери нагрузки (сухой ход).

Принцип работы
Реле защиты электродвигателей AZD-02 измеряет действующее значение тока потребляемого электродвигателем в рабочем режиме и значение напряжения в трехфазной сети питания. При выявлении аварийных режимов работы электродвигателя, контакт исполнительного реле размыкается и электродвигатель отключается от сети питания.

Описание

Технические характеристики

Артикул EA05.004.005
Код ETIM EC002572
Напряжение питания, В 3х230 + N
Диапазон контролируемых токов электродвигателя, А* 1…5,5
Дискретность установки тока (грубо), А 0,45
Дискретность установки тока (точно), А 0,05
Максимальный ток контактов реле, А 8 AC-1 / 250 В AC
Максимальное напряжение контактов реле, В 400 AC
Максимальный ток катушки контактора, А 2 AC-15
Контакт 1NO/NC
Задержка повторного включения нагрузки (Ton), с 2…600
Диапазон контролируемых напряжений, В:
– нижний порог 160
– верхний порог 260
Допустимая асимметрия фазных напряжений, В 60
Допустимая асимметрия фазных токов, % 30
Задержка отключения, с:
– при перегрузке по току (Toff) токовременная характеристика Руководства (табл. 1)
– при асимметрии фазных токов 4
– при потери нагрузки 5
– при КЗ в нагрузке 0,1
– при падении, асимметрии напряжения 5
– при повышении напряжения 0,5
– при обрыве фазы 1
– при нарушении чередования фаз 0,1
Задержка контроля перегрузки по току, с** 5
Погрешность измерения, %:
– напряжения ≤2
– тока ≤3
Диаметр сквозных каналов встроенных трансформаторов тока, мм 10,5
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25…+50
Подключение винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,5
Габариты (ШхВхГ), мм 105x90x65
Тип корпуса 6S
Масса, кг 0,341
Монтаж на DIN-рейке 35 мм
* для электродвигателей с номинальным током более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0,5-5 А, типа ТОП-0.66 или аналогичные
** позволяет произвести запуск электродвигателя при больших значениях пускового тока
