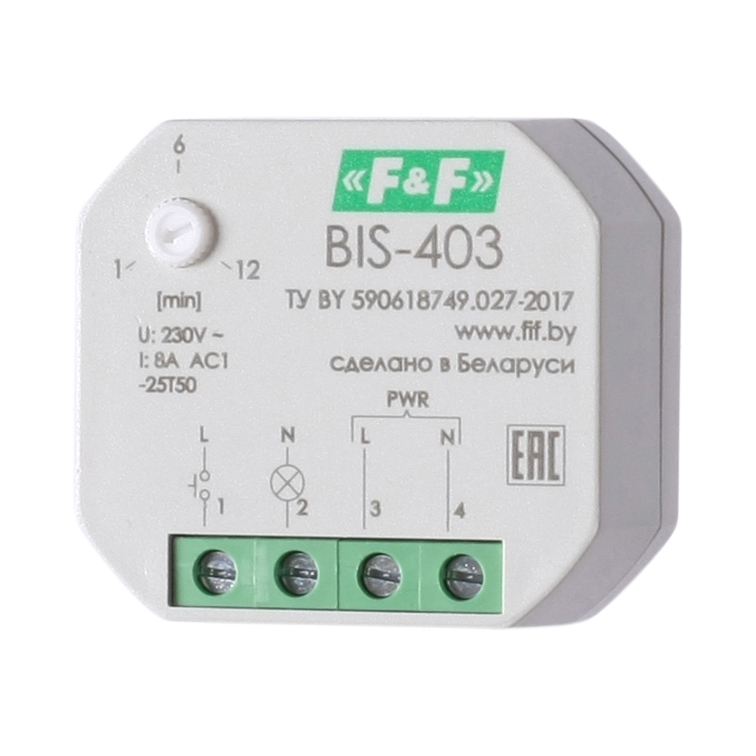

BIS-403 8А, с таймером

Br43.56

Отличительные особенности реле:С таймером. Максимальный ток нагрузки 8 А. В монтажную коробку.

Назначение
Реле импульсное  BIS-403 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки. Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера. Двухкратное нажатие кнопки в течении 1 сек. включает реле в непрерывный режим до момента подачи следующего импульса (нажатия кнопки).

Руководство по эксплуатации

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы
При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе – в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение – следующим нажатием.
Реле импульсное BIS-403 работает с выключателями без фиксации  (кнопочного типа).

Артикул: EA01.005.004 Категория:

Описание

Технические характеристики

Артикул EA01.005.004
Код ETIM EC000188
Напряжение питания 230 В AC
Максимальный коммутируемый ток (AC1) 8 А
Контакт 1NO
Ток управления, не более 0,5 – 1 мА
Задержка включения 0,1-0,2 сек.
Задержка выключения (регулируемая) 1-12 мин
Сигнализация питания
Сигнализация включения нагрузки
Диапазон рабочих температур от -25°С до +50°С
Потребляемая мощность 0,7 Вт
Габариты (ШхВхГ) 48x43x20 мм
Тип корпуса (см. Приложение 1) PDT
Степень защиты IP 20
