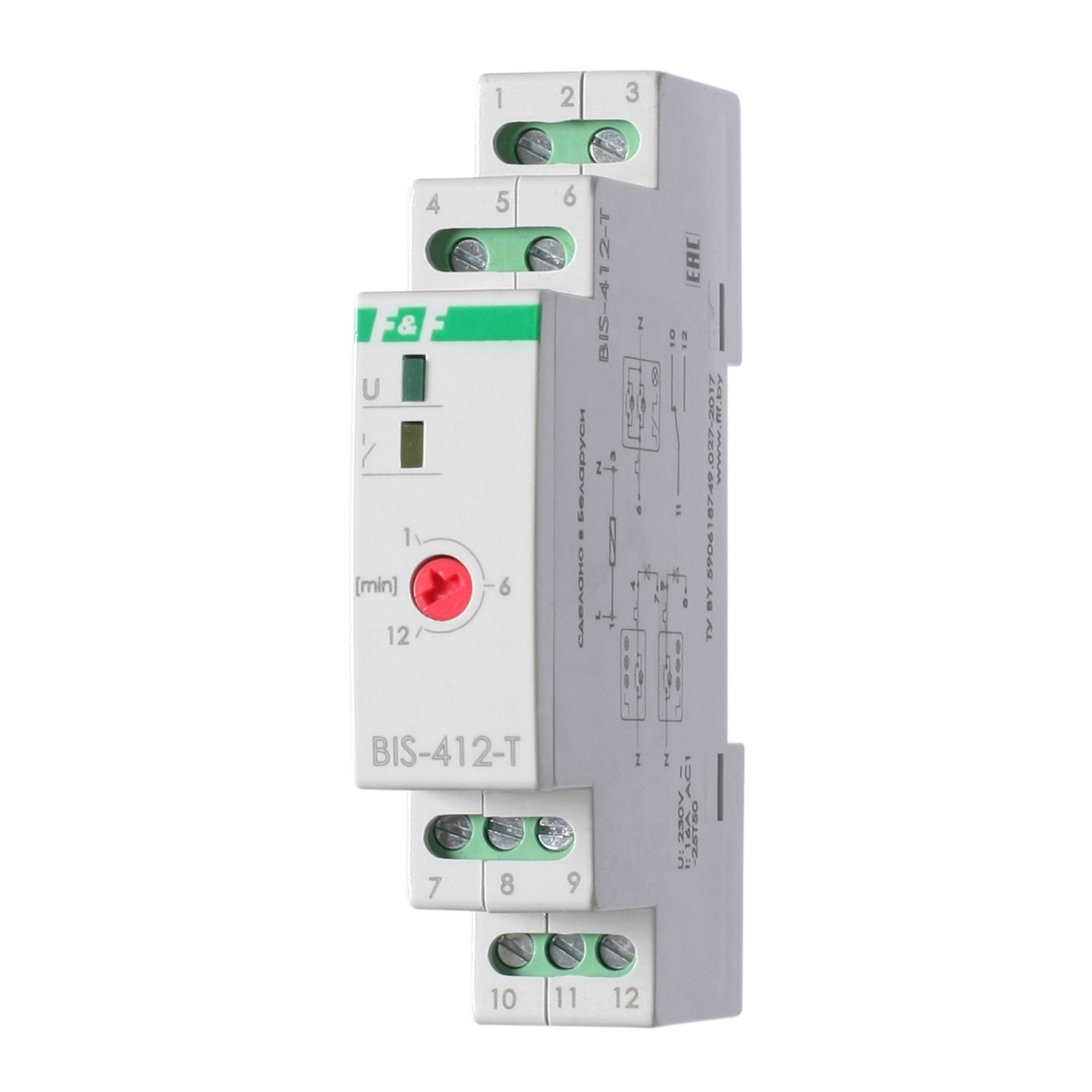

BIS-412T 16А, групповое, с функцией памяти

Br51.12

Отличительные особенности реле:Управление группами нагрузок с задержкой отключения. Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

Назначение
Реле импульсное BIS-412-T предназначено для дистанционного управления освещением или иной нагрузкой по двух проводной линии при помощи параллельно соединенных кнопочных выключателей.

Руководство по эксплуатации

Область применения
Может применяться для группового режима работы.
Реле могут объединяться в группы, включение и выключение отдельных групп реле осуществляется по групповым входам (зажимы 4,5). Например, включение и выключение освещения отдельных этажей гостиницы по групповым входам и управление освещением в комнатах на этаже по индивидуальным на этаже по индивидуальным.

Принцип работы
6 (ZО) – индивидуальный вход, кратковременное нажатие включает освещение, следующее нажатие – отключает. Нажатие на время более 2 сек включает таймер, при этом освещение отключается по окончании работы таймера или очередным нажатием на выключатель.
5 (WW) – групповой вход, отключает группу реле.
4 (ZW) – групповой вход – включает группу. Нажатие на время более 2 сек включает таймер.

Артикул: EA01.005.014 Категория:

Описание

Технические характеристики

Артикул EA01.005.014
Код ETIM EC000188
Напряжение питания 230 В AC
Максимальный коммутируемый ток (AC1) 16 А
Контакт 1NO/NC
Ток управления 0,5 – 1 мА
Мощность ламп
накаливания, галогенные <2000 Вт
люминесцентные <1000 Вт
энергосберегающие <750 Вт
Задержка выключения (регулируемая) 1-12 мин
Сигнализация питания +
Сигнализация включения нагрузки +
Диапазон рабочих температур от -25°С до +50°С
Потребляемая мощность 0,8Вт
Коммутационная износостойкость >105
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса (см. Приложение 1) 1S
Степень защиты IP20
