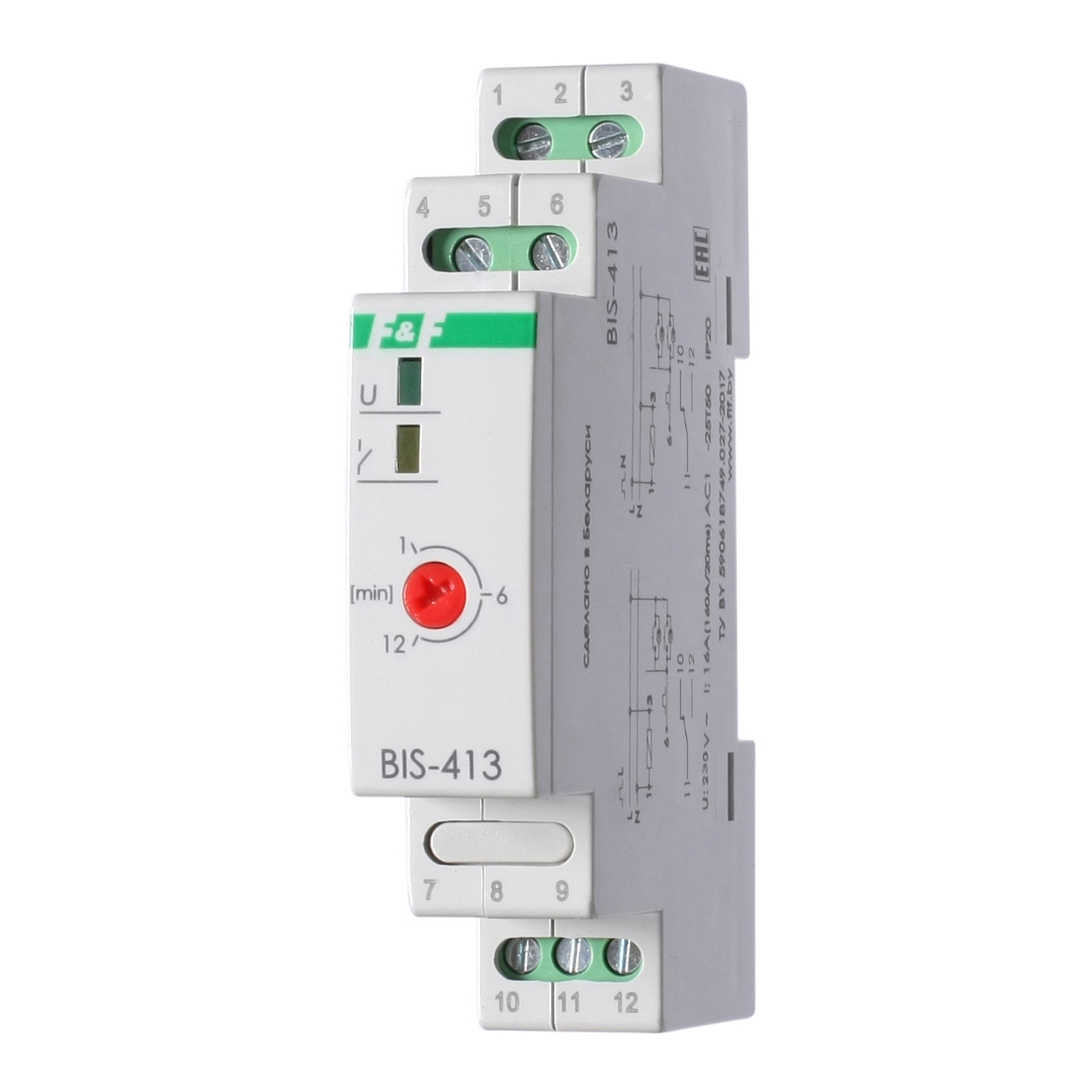

BIS-413 16А, с таймером и функцией памяти

Br50.82

Отличительные особенности реле:С таймером. Максимальный ток нагрузки 16 А. С функцией памяти состояния (включено или выключено) при отключении питания.

Назначение
Реле импульсное BIS-413 предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки. Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера. Двухкратное нажатие кнопки в течении 1 сек. включает реле в непрерывный режим до момента подачи следующего импульса (нажатия кнопки).

Руководство по эксплуатации

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы
При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе – в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение – следующим нажатием.

Артикул: EA01.005.003 Категория:

Описание

Технические характеристики

Артикул EA01.005.003
Код ETIM EC000188
Напряжение питания 230 В AC
Максимальный коммутируемый ток (AC1) 16 А
Контакт 1NO/NC
Ток управления, не более 0,5 – 1 мА
Задержка включения 0,1-0,2 сек.
Задержка выключения (регулируемая) 1-12 мин
Сигнализация питания +
Сигнализация включения нагрузки +
Диапазон рабочих температур от -25°С до +50°С
Потребляемая мощность 0,8Вт
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса (см. Приложение 1) 1S
Степень защиты IP 20
