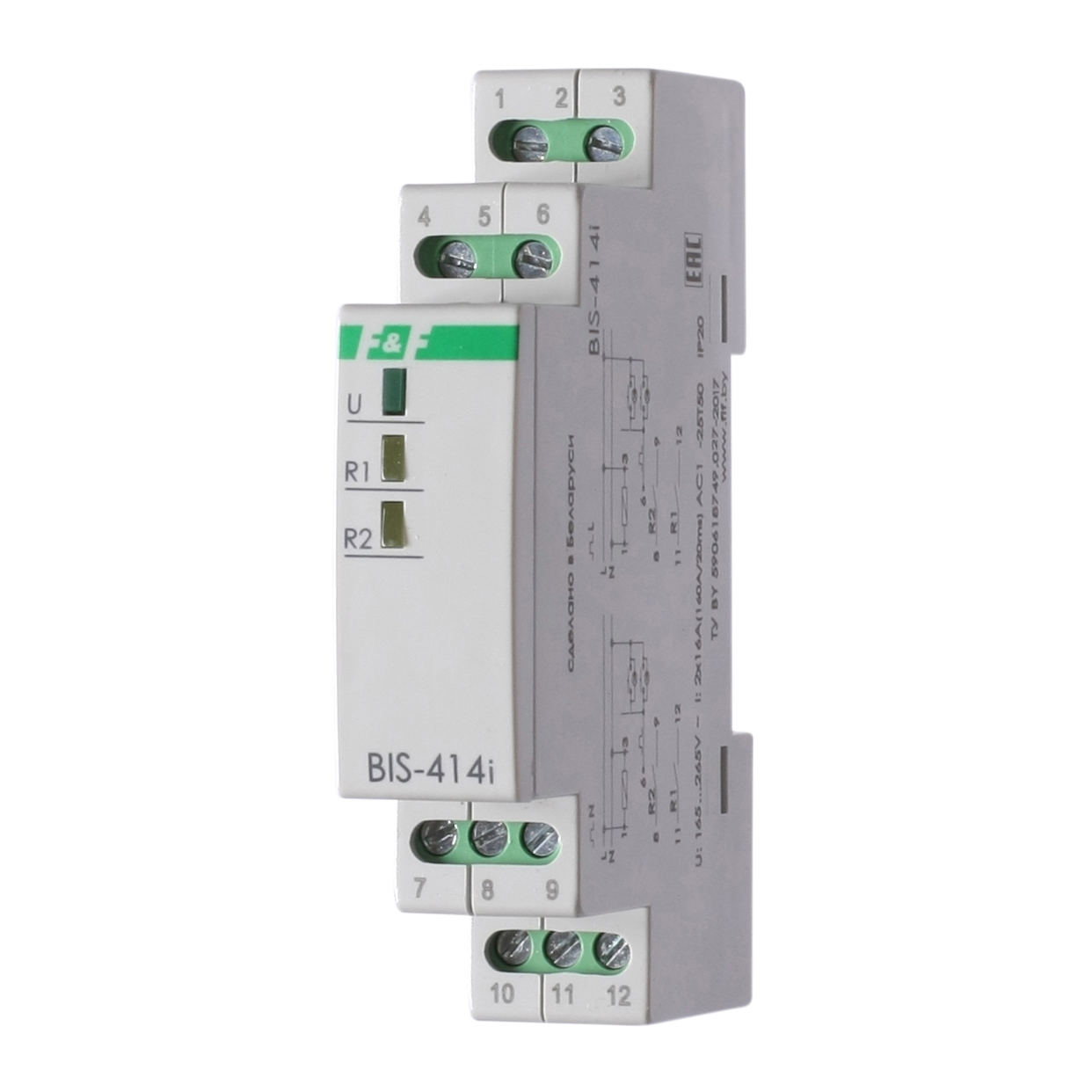

BIS-414i 2х16А, для LED

Br70.74

Отличительные особенности реле:Коммутация нагрузки с большим пусковым током – 2х16 А (160А/20мс). Работа с выключателями с неоновой подсветкой.

Назначение
Реле импульсное BIS-414i предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест при помощи параллельно соединенных кнопок. Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.

Руководство по эксплуатации

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы
При поступлении импульса, на управляющий вход реле, происходит переключение его выхода в противоположное состояние, при следующем импульсе – в исходное. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение – следующим нажатием.

Артикул: EA01.005.020 Категория:

Описание

Технические характеристики

Артикул EA01.005.015
Код ETIM EC000188
Напряжение питания 100-265 В AC
Максимальный коммутируемый ток (AC1) 2х16 А (160А/20мс)
Контакт 2NO
Ток управляющего контакта 5 мА
Задержка включения 0,1-0,2 сек.
Потребляемая мощность:
– в режиме ожидания 0,15 Вт
– рабочий режим 0,9 Вт
Диапазон рабочих температур от -25 до +50°С
Степень защиты IP20
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса (см. Приложение 1) 1S
Подключение Винтовые зажимы 2,5 мм2
Установка на DIN-рейку
