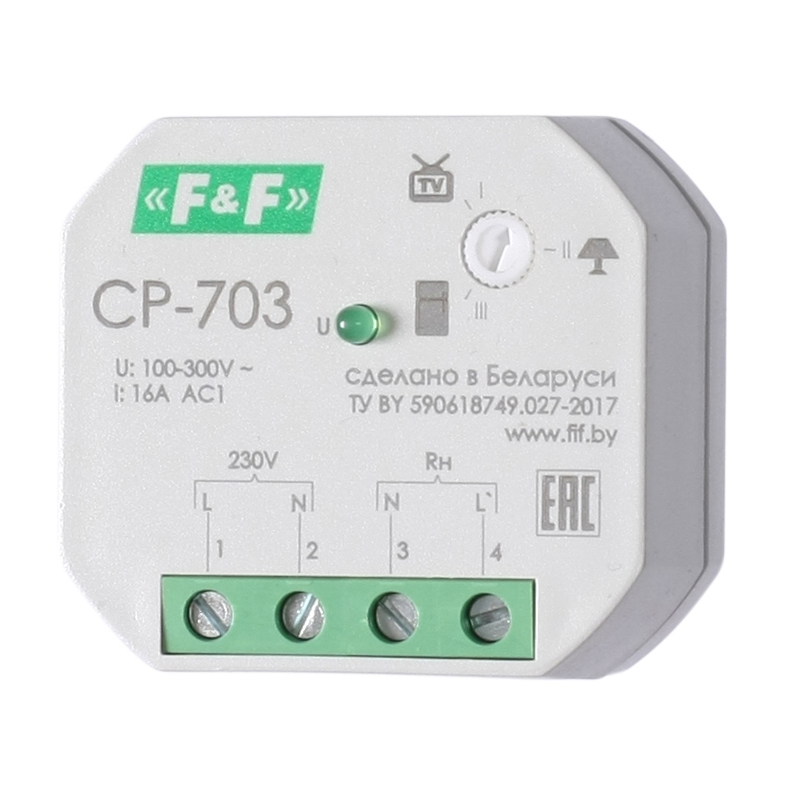

CP-703 реле напряжения 16А

Br51.72

Отличительные особенности реле:
Напряжение питания 100-300 В, контакт 1NO, 16 А, скрытая установка в монтажную коробку, подрозетник.

Назначение
Изделие предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроприборов от повышенного или пониженного напряжения.

Руководство по эксплуатации

Принцип работы
При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения питания.
С помощью потенциометра необходимо выбрать один из 3-х режимов работы, в зависимости от типа защищаемого устройства.
Описание режимов:
I: предназначен для защиты сложных бытовых устройств (телевизоры, компьютеры, модемы и т.д.)
II: предназначен для защиты более простых устройств (нагревательные приборы, светильники и т.д.)
III: предназначен для защиты холодильного оборудования. Обеспечивает задержку повторного включения после аварии в сети питания, что предотвращает выход из строя компрессорных агрегатов.

Область применения
Применяется для защиты электроустановок и бытовых электроприборов от повышения и понижения напряжения в однофазной сети.

Артикул: EA04.009.011 Категория:

Описание

Технические характеристики

Артикул EA04.009.011
Код ETIM EC001438
Напряжение питания, В 100-300
Максимальный коммутируемый ток, А 16 AC1
Контакт 1 NO
Контроль питания зел. светодиод
Диапазон контролируемых напряжений, В:
нижний
I 207
II 180
III 170
верхний
II 260
III 260
Время срабатывания, с
нижний
I 5
II 10
III 10
верхний
I 0,2
II 0,2
III 0,2
Время повторного включения, с
I 5
II 5
III 360
Гистерезис, В 5
Напряжение ускоренного отключения, В
нижнее 120
верхнее 300
Время ускоренного отключения, с <0,1
Погрешность измерения, % <3
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >105
Потребляемая мощность, Вт 1
Габариты (ШхВхГ), мм 48х43х20
Подключение винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,4
Тип корпуса PDT
Масса, кг 0,034
Монтаж в монтажную коробке Ø60 мм
