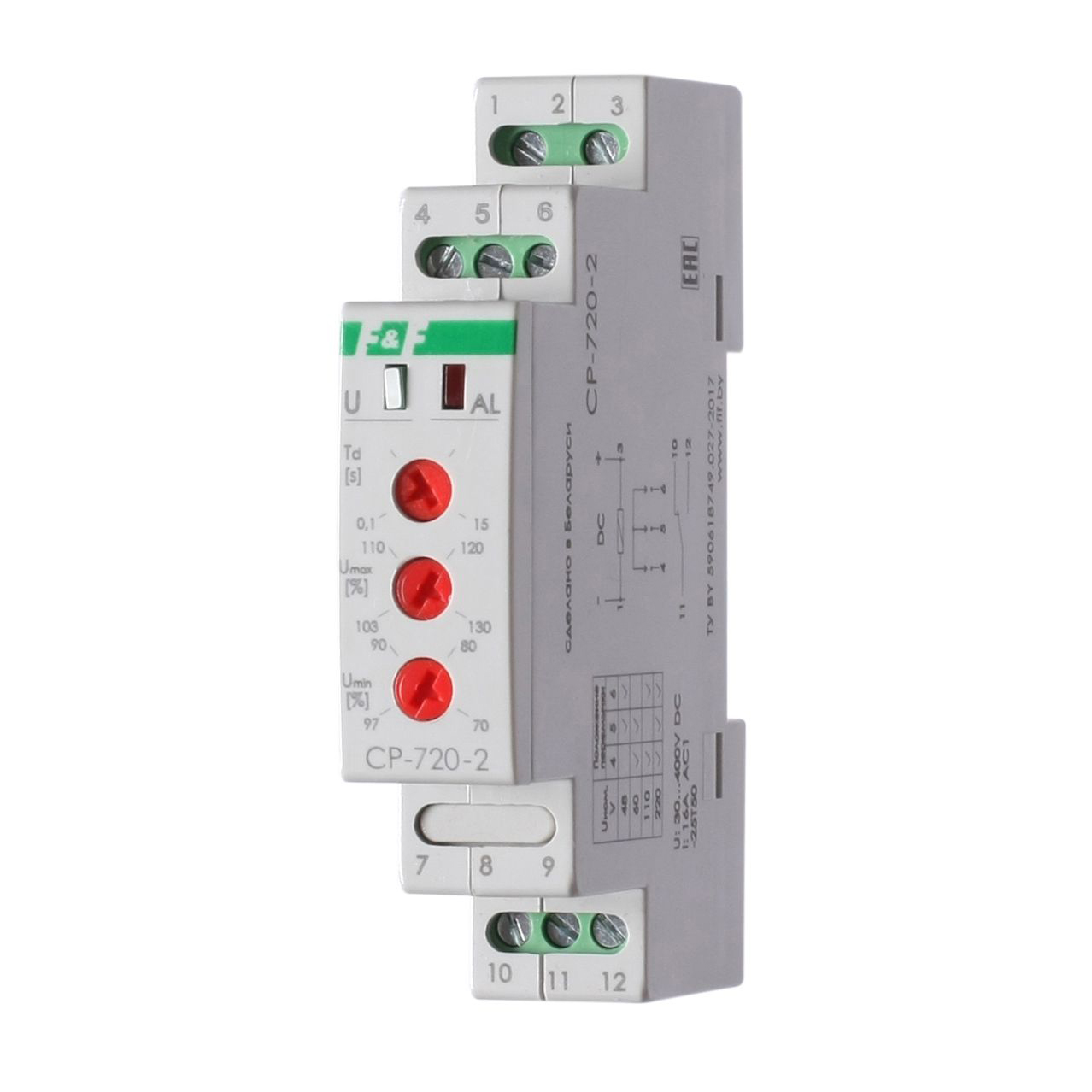

Описание
Принцип работы
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 4, 5, 6 согласно табл. 1
Технические характеристики
| Артикул | EA04.009.012 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 30…400 DC |
| Максимальный коммутируемый ток, А | 16 АС1/250 В АС |
| Максимальная мощность нагрузки | См. табл. 2 в РЭ |
| Контакт | 1NO/NC |
| Индикация | 2 светодиода |
| Порог напряжений, % Uном: | |
| -нижний порог | 103…130 |
| -верхний порог | 97…70 |
| Задержка отключения, с: | |
| -нижний порог | 0,1…15 |
| -верхний порог | 0,1…15 |
| Время повторного включения, с | 4 |
| Гистерезис, % Uном | 2 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Монтаж | DIN-рейка 35 мм |
