Описание
Принцип работы

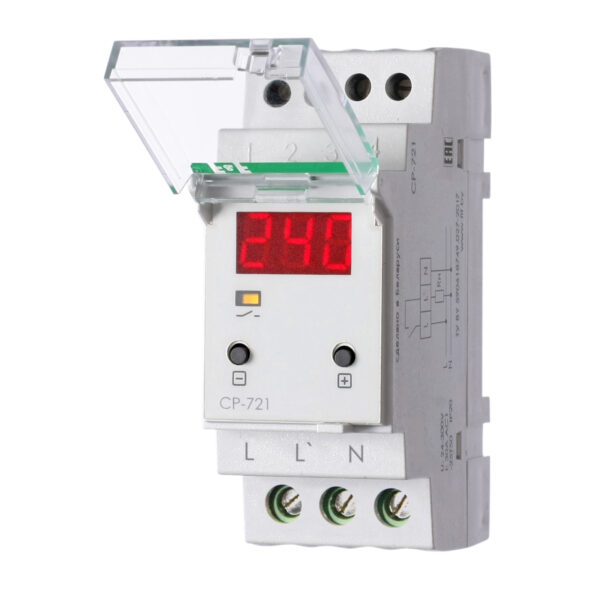

Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Технические характеристики
| Артикул | EA04.009.003 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 100..450 AC |
| Частота, Гц | 40..60 |
| Максимальный коммутируемый ток, А | 32 AC-1 / 250В АС |
| Контакт | 1NO |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 140..210 |
| -верхний порог | 240..300 |
| Погрешность измерений, не более % | 2 |
| Гистерезис, В | 5 |
| Задержка отключения, с:* | |
| -нижний порог, асимметрия | 0,5..25 |
| -верхний порог | 0,06..5 |
| Время повторного включения: | |
| — основное | 2с..9мин 59с |
| — при нестабильности сети | 1мин..100мин |
| Время готовности устройства, с | <2 |
| Диапазон рабочих температур, °С | -25..+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 3 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х60 |
| Подключение | винтовые зажимы 2,5..16 мм2 |
| Момент затяжки винтового соединения, Нм | 1,2 |
| Тип корпуса | 2S |
| Масса, кг | 0,14 |
| Монтаж | DIN-рейка 35 мм |
| * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды. | |
| ** УХЛ2 – диапазон рабочих температур от -40 до +55 °С. |
