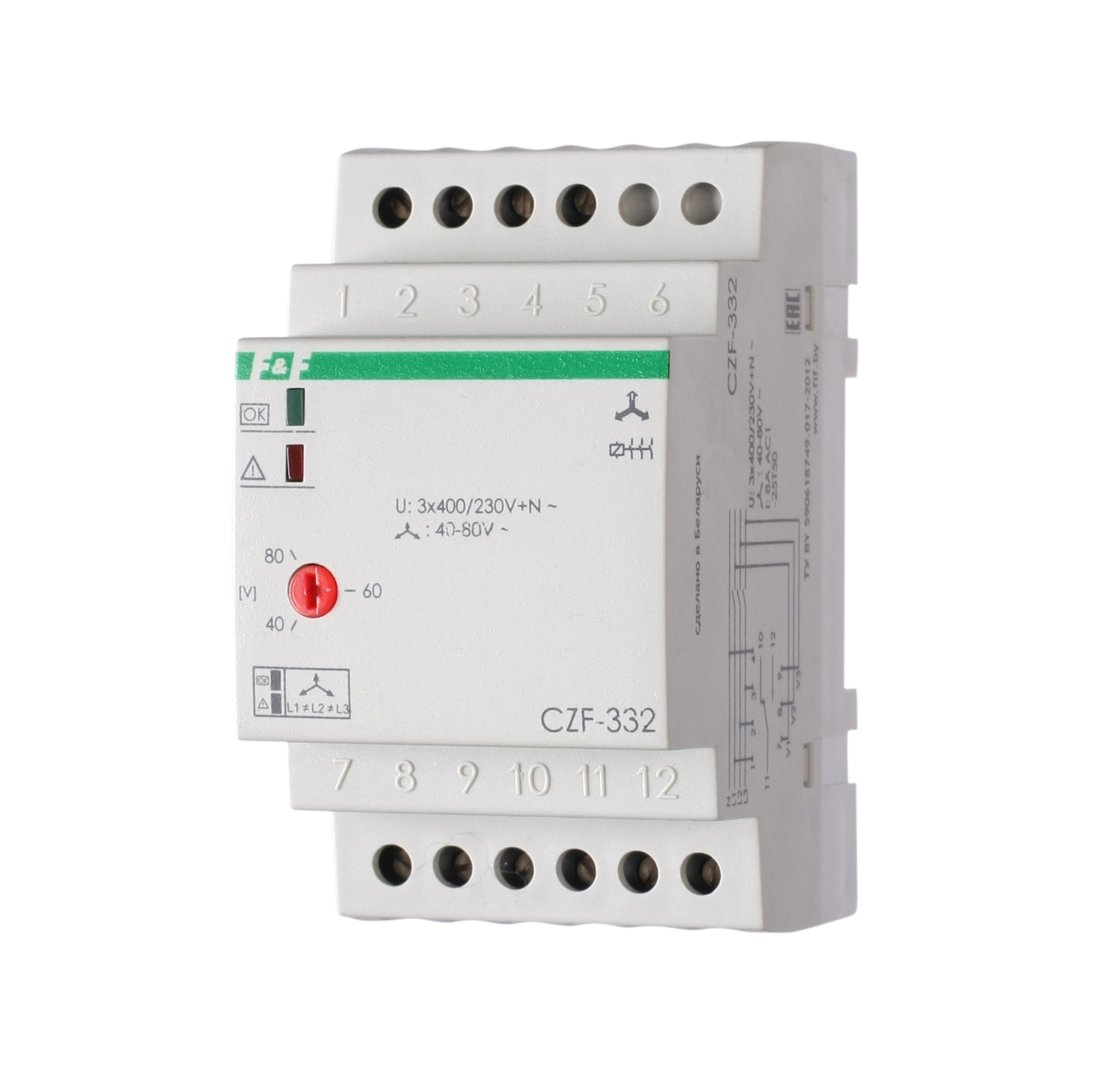

CZF-332 реле контроля фаз
Br80.22
Отличительные особенности реле:
Асимметрия 40-80 В, напряжение отключения 160 В, задержка отключения 3-5 с, контакт 1NO/NC. Гальванически изолированные контакты реле. Контакты реле позволяют выдавать информацию об аварийном отключении
Назначение
Реле CZF-332 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.
Руководство на реле
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 11-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение реле происходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактов контактора включение изделия происходит после полного снятия напряжения и последующей его подачи.
