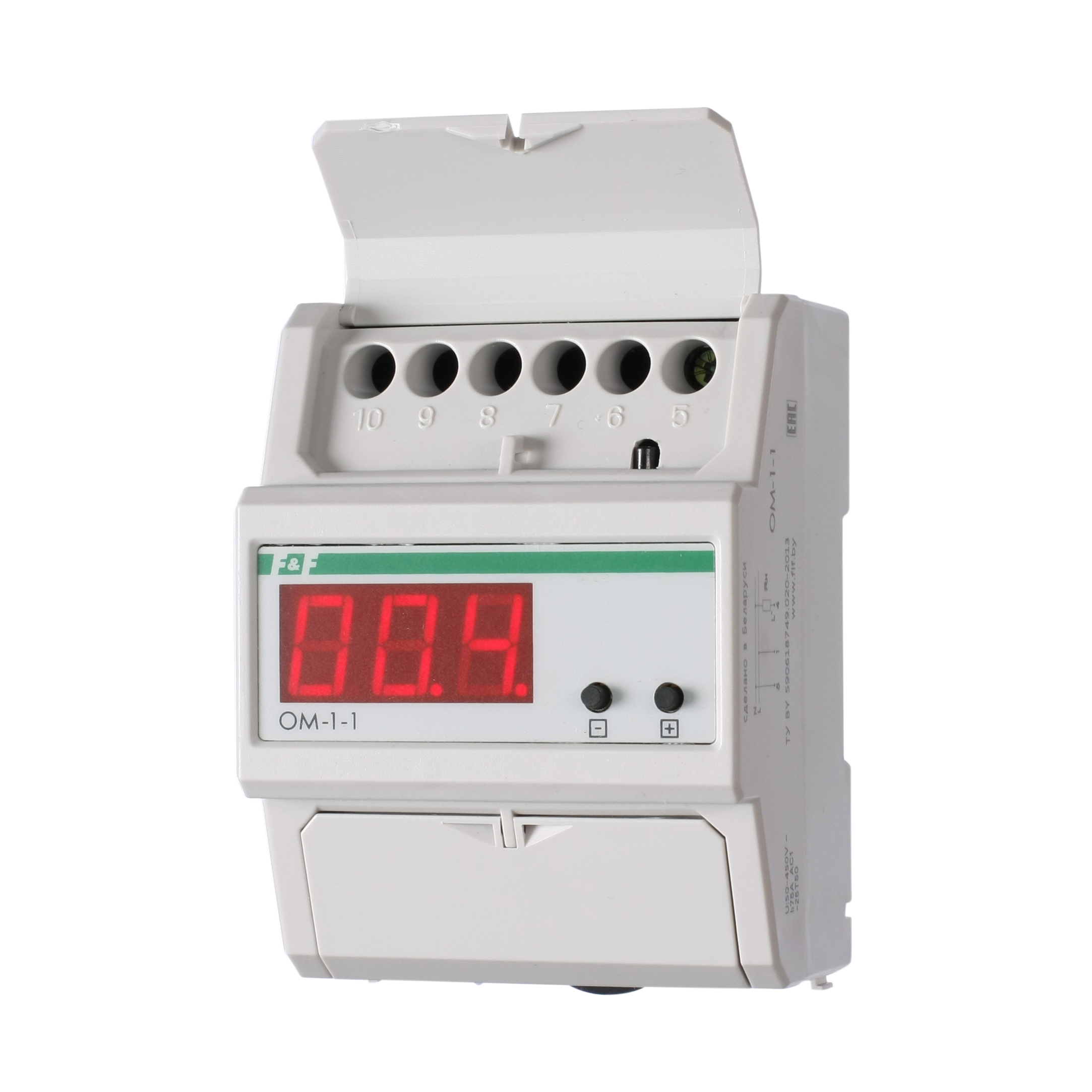

OM-1-1 1,5-18 кВт

180.06Br

Руководство на реле

Область применения
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.

Особенности
— диапазон контролируемой мощности 1,5…18 кВт/кВА;
— функция выбора измерения активной, либо полной мощности;
— защита нагрузки от пониженного и повышенного напряжения;
— режим ускоренного отключения, не более 0,2 сек, при коротком замыкании в нагрузке;
— функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;
— LED индикатор отображения величины текущей мгновенной мощности (активной или полной), параметров напряжения, тока, косинуса φ, аварийных режимов работы;
— контакт 1NO, 75 А.

Принцип работы
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой (активная (кВт) или полная (кВА)) действующее значение мощности с отображением на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 1-4 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 1-4 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.
