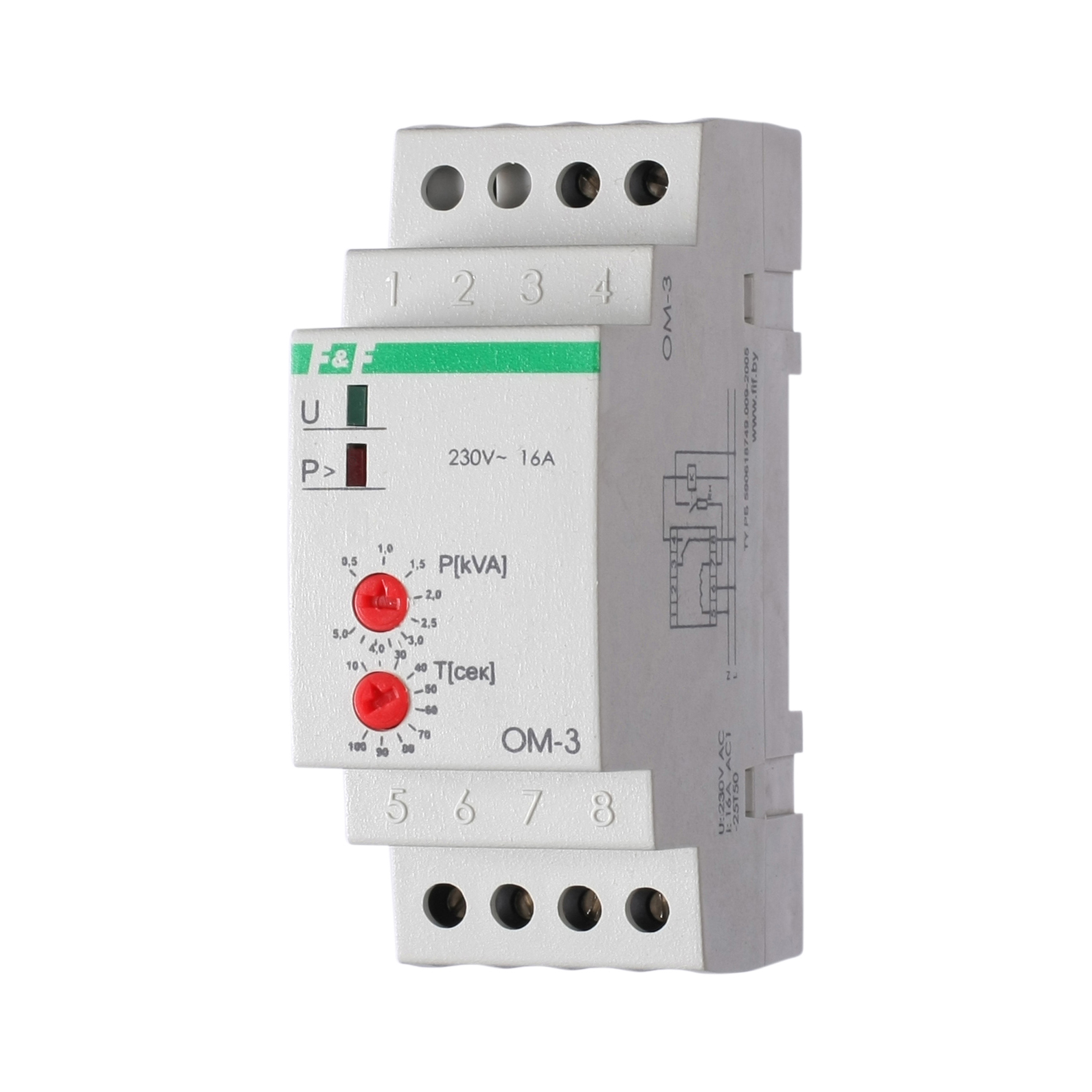

OM-3 0,5-5 кВт

OM-3 0,5-5 кВт

OM-3 0,5-5 кВт

98.64Br

Отличительные особенности:

0,5-5 кВт. Контакт 1NO/NC, 16 А.

Назначение
Для контроля потребляемой мощности в однофазной сети переменного тока и отключения нагрузки от сети питания при превышении установленной величины.

Руководство на реле

Область применения
Применяются в однофазных сетях переменного тока, где используются однофазные нагрузки.

Принцип работы
Ограничитель мощности контролирует величину тока, при помощи встроенного трансформатора тока, вычисляет значение потребляемой мощности. Если потребляемая мощность не превышает установленное значение — контакты реле 8-4 замкнуты и нагрузка подключена к сети питания. При повышении значения мощности свыше установленного значения контакты 8-4 размыкаютcя и нагрузка отключается. Включение происходит автоматически через установленное потребителем время в диапазоне от10 до 100 с.



Артикул: EA03.001.006 Категории: ,

Описание

Технические характеристики

Артикул EA03.001.006
Код ETIM EC001443
Напряжение питания, В / Гц 230 / 50
Максимальный коммутируемый ток, А 16 AС-1
Максимальная мощность нагрузки см. табл. 1
Максимальный ток катушки контактора, А 3
Контакт 1NO/NC (1 переключающий)
Индикация 2 светодиода
Диапазон контролируемой мощности, кВт 0,5…5
Задержка отключения, с 1,5
Время повторного включения, с 10…100
Потребляемая мощность, не более, Вт 0,85
Диапазон рабочих температур,°С -25…+50
Степень защиты IР20
Коммутационная износостойкость, циклов >100000
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 35х90х65
Подключение (винтовые зажимы) 2,5 мм²
Тип корпуса 2S
Масса, г 110
Монтаж на DIN-рейке 35 мм
Момент затяжки винтового соединения, Нм 0,5
