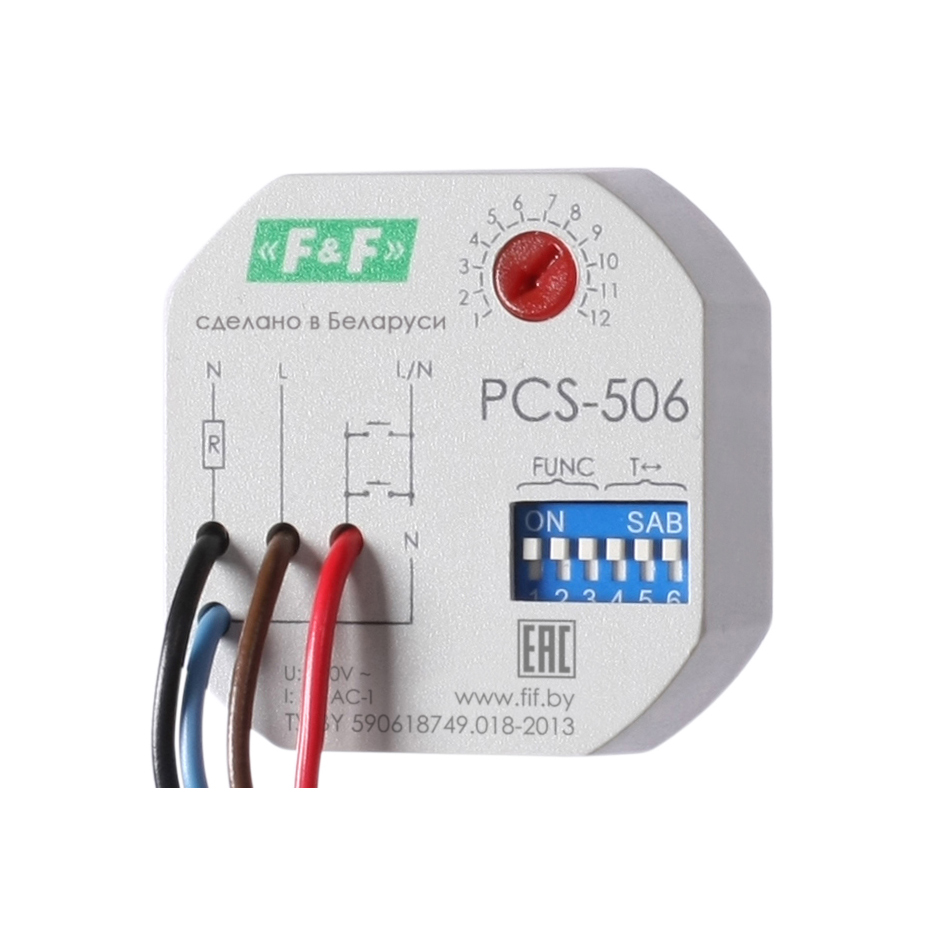

Описание
Принцип работы
А. Имитация присутствия
По фронту сигнала START реле начинает самопроизвольно включать нагрузку на время от 20 сек до 20 мин. Работа данного режима начинается с включения нагрузки. По спаду сигнала START режим А отключается. Во время работы реле не реагирует на изменение уставки времени.
В. Импульсное (бистабильное) реле с лестничным автоматом
Однократное нажатие на кнопку START включает нагрузку на установленное время t. Очередное нажатие кнопки START во время отсчета времени вызывает отключение нагрузки. Нажатие и удержание кнопки START более 2 сек приводит к включению нагрузки без таймера. Очередное нажатие выключает нагрузку.
С. Циклическая работа по сигналу START
При подаче сигнала START происходит циклическое включение и выключение нагрузки на время t. При снятии сигнала START работа реле прекращается.
D. Задержка включения реле после сигнала START
В момент, когда реле включено, подача напряжения на вход START отключает реле на установленное время. Очередная подача напряжения на вход START вызывает повторный отсчет времени и включение реле. Перерыв между импульсами – не менее 0,5 с.
Е. Включение реле на время t сигналом START
Контакты исполнительного реле замыкаются на установленное время t при подаче сигнала START. Во время отсчета времени устройство не реагирует на сигналы START.
F. Задержка выключения реле по спаду сигнала START
Включение нагрузки на установленное время t по спаду сигнала START, а также при первом включении. Во время отсчёта времени устройство не реагирует на сигналы START.
G. Включение нагрузки по фронту сигнала START и запуск таймера отключения нагрузки по спаду сигнала START
Включение нагрузки происходит по фронту сигнала START, а по спаду сигнала START начинается отсчет времени. Подача сигнала START во время отсчета времени запускает цикл отсчета времени заново.
H. Задержка включения и задержка выключения
Подача напряжения на вход START длительностью менее 45 с игнорируется; при длительности более 45 с реле включается. При снятии напряжения со входа START начинается отсчет установленной выдержки времени, по истечение которой реле отключается. Подача и последующее снятие напряжения со входа START во время отсчета времени запускает цикл отсчета времени заново. Например, для вентиляции: Кратковременное включение освещения не включает вентилятора, включение освещения на время более 45 с вызывает его включение.
Технические характеристики
| Тип реле времени | многофункциональное |
| Артикул | EA02.001.017 |
| Код ETIM | EC001439 |
| Напряжение питания, В | |
| -исполнение 1 | 230 / 50 Гц |
| -исполнение 2 | 24 AC/DC |
| Максимальный коммутируемый ток, А | 8 AС-1 / 250 В АС |
| Максимальная мощность нагрузки | см. табл. 3 РЭ |
| Контакт | 1NO (1 нормально открытый) |
| Диапазон выдержки времени, с-суток | 0,1…24 |
| Задержка срабатывания, мс не более | 50 |
| Длительность управляющего импульса, мс | не менее 50 |
| Потребляемая мощность, Вт | 0,56 |
| Диапазон рабочих температур,°С | -25…+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 55х55х16 |
| Подключение | провод 0,75 мм², длина 10 см |
| Тип корпуса | PDT |
| Масса, г | 41 |
| Монтаж | в монтажную коробку Ø60 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
