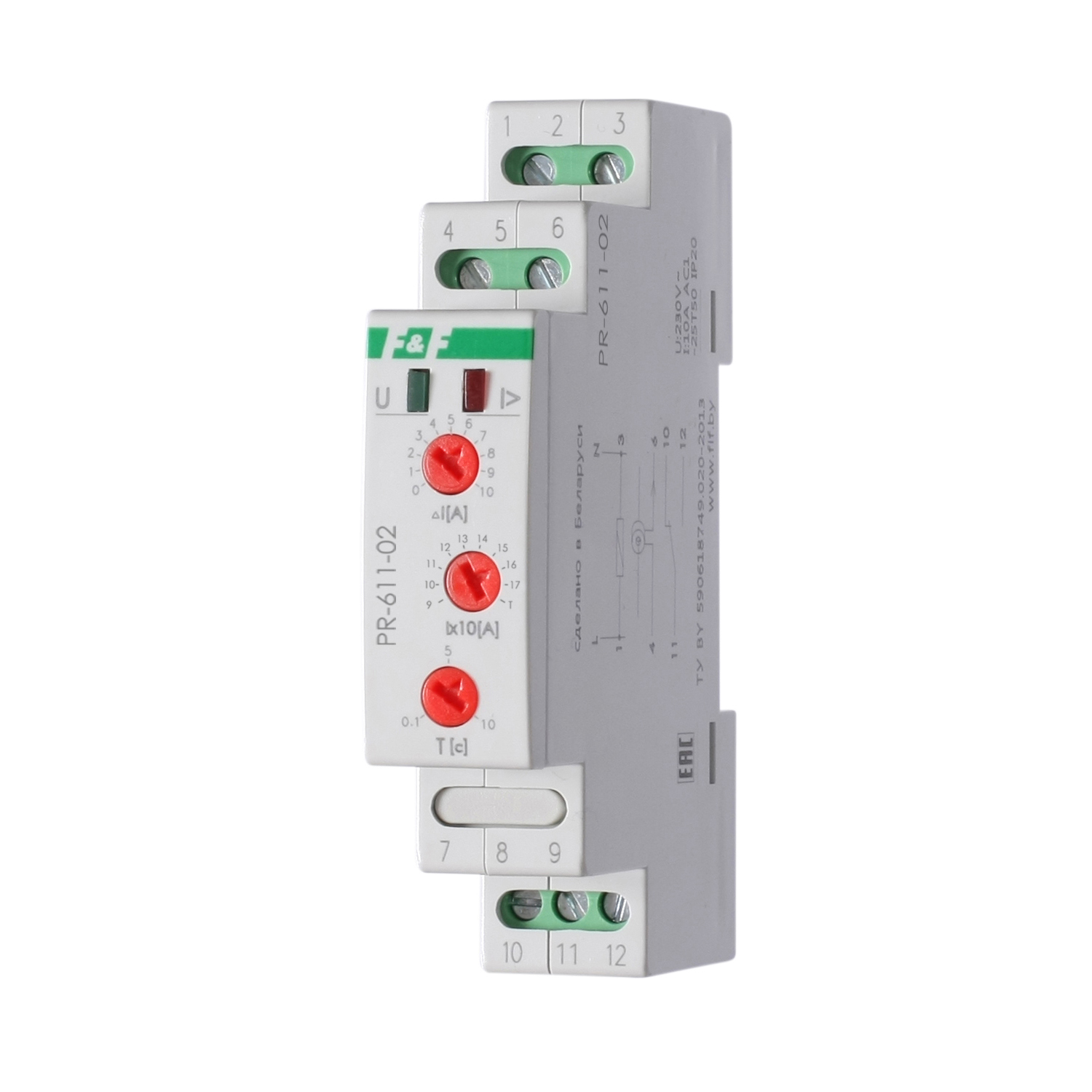

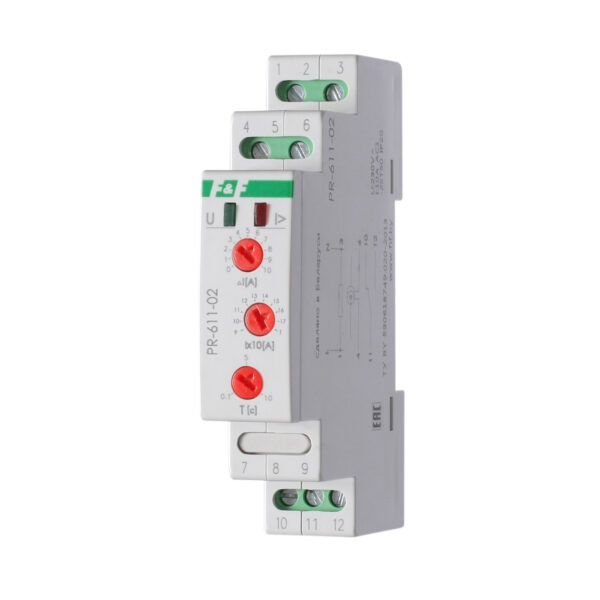

PR-611-02 90-180 А, регулируемая задержка отключения

Br139.08

Отличительные особенности реле:

Напряжение питания 230 В, диапазон контролируемых токов 90-180 А, задержка отключения 0,1-10, трансформатор тока в комплекте, контакт 1NO/NC, 10 А

Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.

Особенности
– напряжение питания 230 В;
– диапазон контролируемых токов 90…180 А;
– регулируемая задержка отключения 0,1…10 секунд;
– контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
– максимальный коммутируемый ток нагрузки 10 АС-1;
​- трансформатор тока в комплекте;

Руководство на реле

Область применения
Применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

Принцип работы
Реле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения. При этом осуществляется управление цепью питания катушки независимого расцепителя, отключающего нагрузку от сети питания. При восстановлении параметров тока, достижении снижения на 5% от установленного контролируемого значения, реле тока с задержкой в 5 секунд срабатывает и переключает контакты в исходное положение. Цепь питания катушки независимого расцепителя разрывается, нагрузка подключается к сети питания.

Артикул: EA03.004.004 Категория:

Описание

Технические характеристики

Артикул EA03.004.004
Код ETIM EC001440
Напряжение питания, В 230 AC
Максимальный коммутируемый ток, А 10 AC-1
Максимальный ток катушки контактора, А 2 AC-15
Контакт 1NO/NC
Диапазон контролируемых токов, А 90…180
Дискретность установки тока, А
грубо, х10 9…17
точно, х1 0…10
Погрешность измерения тока, % 5
Задержка отключения, сек 0,1…10
Задержка повторного включения при снижении тока на 5% от установленного значения, сек 5
Индикация включения питания зеленый светодиод
Индикация срабатывания по току красный светодиод
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Потребляемая мощность, Вт 1
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 18х90х65
Подключение винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,4
Тип корпуса 1S
Масса, кг 0,062
Монтаж на DIN- рейке 35 мм
