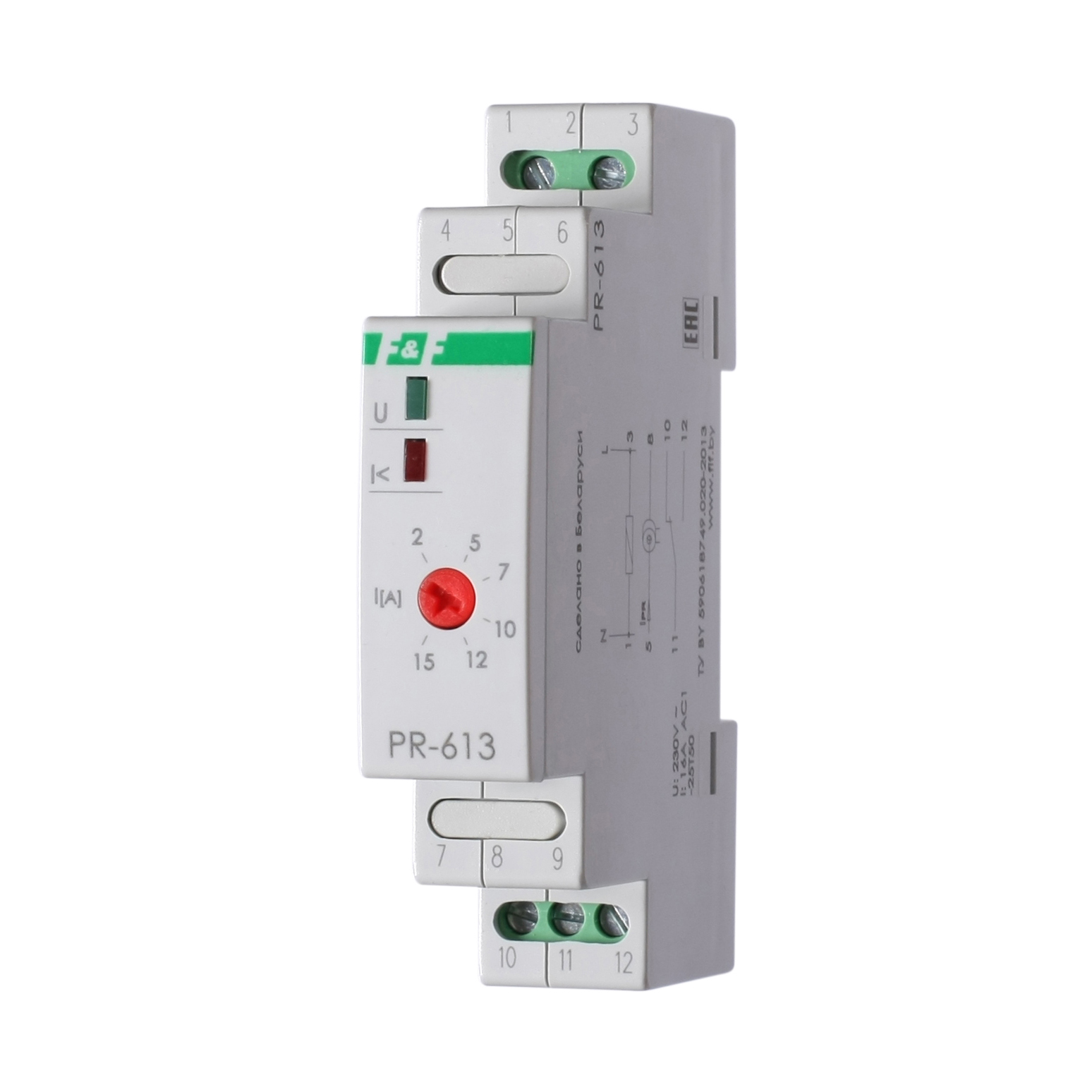

PR-613 2-15 А
85.08Br
Отличительные особенности:
Регулируемый диапазон контролируемого тока в пределах 2…15 А. Контакт 1NO/NC, 16 А. Диаметр сквозного канала 4 мм.
Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Нагрузка (потребитель) приоритетной цепи остается подключенным к питающей сети.
Руководство на реле
Особенности
— напряжение питания 230 В, 50 Гц;
— регулируемый диапазон контролируемого тока 2…15 А;
— контакт 1NO/NC;
— гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
— диаметр сквозного канала Ø 4 мм;
— максимальный коммутируемый ток нагрузки 16 А.
Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.
Принцип работы
Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного трансформатора тока. Если величина тока, проходящего через приоритетную нагрузку меньше контролируемого значения, контакты реле, управляющего неприоритетной нагрузкой, замкнуты, неприоритетная нагрузка подключена к цепи питания. При достижении установленного порога контроля тока I (А), реле срабатывает и размыкает контакты (с задержкой в 0,1 с), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 3 % от установленного контролируемого значения, реле тока с задержкой в 0,2 с переключает контакты в исходное положение, подключая неприоритетную нагрузку.
