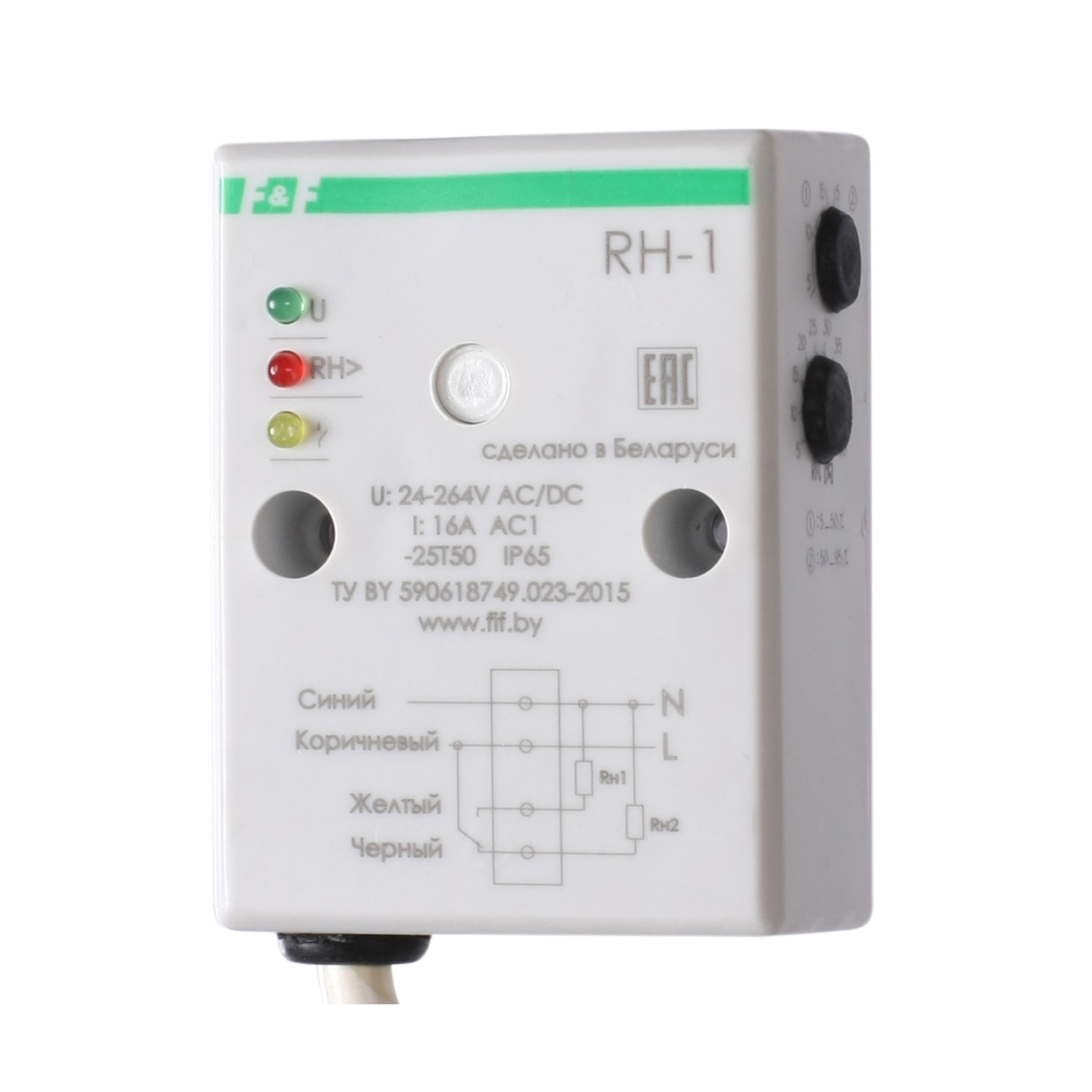

RH-1 реле контроля влажности

Br104.16

Отличительные особенности реле:Встроенный датчик влажности и температуры. Выбор диапазона работы.

Назначение
Реле влажности RH-1 предназначено для контроля и автоматического поддержания заданного уровня влажности воздуха. Устанавливаются в хранилищах продуктов и овощей, холодильных камерах для пищевых продуктов, теплицах, типографиях, предприятиях целлюлозно-бумажной, деревообрабатывающей, текстильной промышленности и др.

Руководство на реле

Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления увлажняющим и осушающим оборудованием.

Принцип работы
Уровень влажности воздуха задаётся потенциометром. Влажность измеряется встроенным цифровым датчиком. Если влажность выше установленного значения, замыкаются контакты исполнительного реле, включается осушитель воздуха (подключен к синему и желтому проводам). При снижении уровня влажности контакты реле переключаются (замыкаются контакты, подключенные к синему и черному проводам). Реле влажности может работать в режиме осушения воздуха или в режиме увлажнения воздуха.

Артикул: EA07.003.001 Категория:

Описание

Технические характеристики

Артикул EA07.003.001
Код ETIM EC000791
Напряжение питания 24-264В AC/DC
Максимальный ток нагрузки (АС1) 16 А
Контакты 1NO/NC
Диапазон регулировки относительной влажности
1 диапазон 5 – 50%
2 диапазон 50 – 95%
Гистерезис 5-15%
Датчик влажности и температуры встроенный
Диапазон рабочих температур от -25 до +50°С
Потребляемая мощность 1,2 Вт
Степень защиты IP65
Коммутационная износостойкость >100000 циклов
Степень загрязнения среды 2
Категория перенапряжения III
Подключение провод, 4 жилы, 0,5 мм2
Масса 0,11 кг
Габариты (Ш×В×Г) 50х70х26 мм
Тип корпуса А8
Монтаж на плоскость
