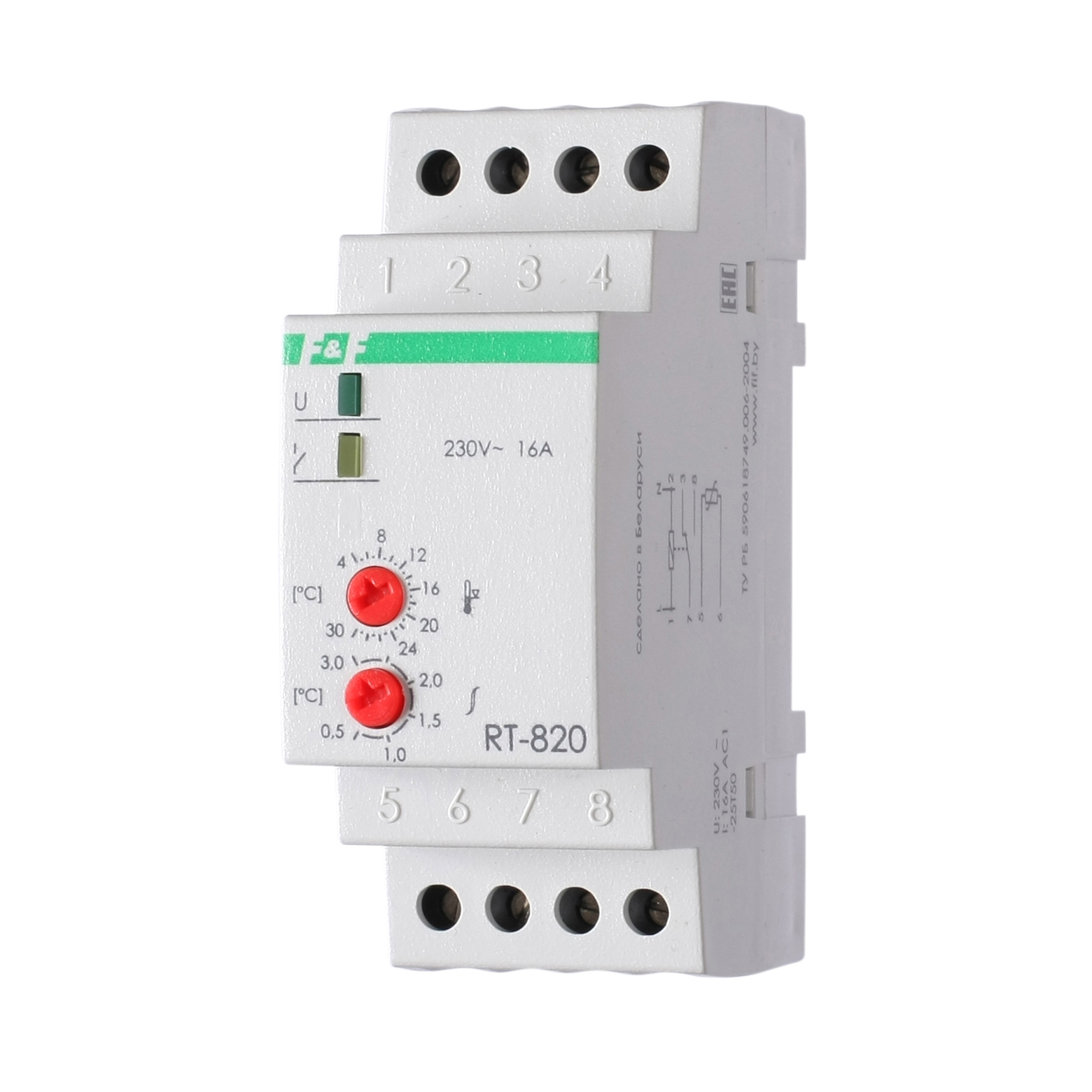

RT-820 +4…+30°С

Br80.64

Отличительные особенности реле:Напряжение питания 50-264 В АС/DC, Диапазон от +4 до +30 гр., Контакт 1NO/NC, 16 А.

Назначение
Предназначен для контроля и поддержания заданного температурного режима по сигналам от выносного датчика температуры в помещениях, овощехранилищах, системах водяного отопления и т.п. путем включения/выключения нагревательной или охлаждающей установки.

Особенности
– диапазон регулируемых температур от +4 до +30 °С;
– выносной датчик температуры RT (тип чувствительного элемента KTY81/210), поставляется в комплекте;
– регулируемый гистерезис температуры +0,5…+3 °С;
– максимальный ток нагрузки 16 А.

Руководство на реле

Область применения
Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне.

Принцип работы
Регулятор температуры управляет нагревательным (охлаждающим) электрооборудованием в одном из двух режимов – «Обогрев» или «Охлаждение».
Режим работы «Обогрев»
При понижении температуры в зоне температурного контроля ниже значения, установленного на терморегуляторе, контакты исполнительного реле замкнуты, нагревательное оборудование включено. При достижении установленного значения температуры регулятор температуры отключает нагревательную установку. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, нагревательное оборудование вновь включено.
Режим работы «Охлаждение»
​При увеличении температуры в зоне температурного контроля, превышающем установленное значение на терморегуляторе, контакты исполнительного реле замкнуты, оборудование охлаждения (вентилятор, кондиционер) включено. При достижении установленного значения температуры регулятор температуры отключает оборудование охлаждения. При повышении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, оборудование вновь включено.

Описание

Технические характеристики

Артикул EA07.001.001
Код ETIM EC001446
Напряжение питания, В 24…264 AC/DC
Максимальный коммутируемый ток, А 16 AC-1
Максимальный ток катушки контактора 3 АС-15
Максимальная мощность нагрузки см. таблицу 1 РЭ
Контакт 1NO/1NC (переключающий)
Диапазон регулируемых температур, °С +4…+30
Гистерезис, °С +0,5…3
Погрешность измерения температуры, °С ±1
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Потребляемая мощность, Вт 2
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 35х90х65
Подключение винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,5
Тип корпуса 2S
Масса, кг 0,090
Монтаж на DIN- рейке 35 мм
Тип датчика RT
Чувствительный элемент датчика полупроводниковый KTY81/210
Диапазон рабочих температур, °С -5…+60
Степень защиты IP44
Габариты (Øˣh) 5×30
Подключение провод 2х0,34 мм² длина 2,5 м
Вес с проводом, кг 0,060
