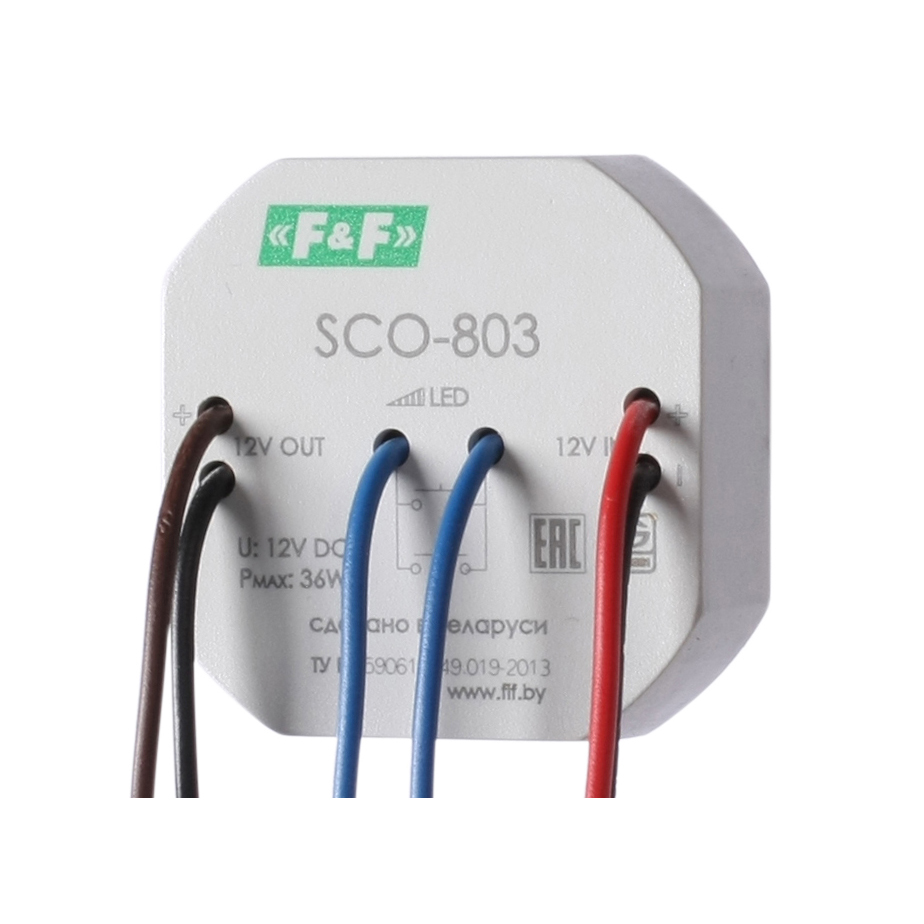

SCO-803 для LED 12В, регулировка одной кнопкой

Br53.76

Отличительные особенности:Для светодиодных лент и LED светильников. Функция памяти установленного уровня яркости свечения. Напряжение питания 12 В DC. Максимальная мощность нагрузки 36 Вт.

Назначение
Предназначен для включения/отключения, изменения яркости свечения светодиодных лент и LED светильников с напряжением питания 12 В DC, посредством управления выключателями кнопочного типа (без фиксации).

Руководство на реле

Область применения
Применяется на объектах, где необходимо регулировать уровень яркости освещения светодиодных лент и LED светильников.

Особенности
–  для управления яркостью свечения светодиодных лент или LED светильников с напряжением питания 12 В DC;
– запоминание установленного уровня интенсивности свечения источника света при отключении питания;
– не работает с выключателями кнопочного типа с подсветкой.

Принцип работы
Включение/отключение установленного уровня яркости света произойдет после подачи электрического импульса на вход управления регулятора освещенности замыканием выключателя кнопочного типа (без фиксации). Нажатие и удерживание выключателя (более 1 с) изменяет уровень яркости света от минимального до максимального значения. Повторное нажатие и удерживание выключателя (более 1 с) изменяет яркость света от максимального до минимального значения. Выбранный уровень яркости сохраняется в памяти регулятора освещенности. После каждого включения регулятор возвращается к ранее установленной яркости свечения. При пропадании сети питания ранее установленная яркость свечения не сохраняется в памяти регулятора освещенности.

Артикул: EA01.006.002 Категория:

Описание

Технические характеристики

Артикул EA01.006.002
Код ETIM EC000025
Напряжение питания, В 12 DC
Максимальная мощность нагрузки, Вт 36
Потребляемая мощность, Вт 0,1
Диапазон рабочих температур, °С -25…+50
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 50х50х16
Подключение провод 0,75 мм², длина 10 см
Тип корпуса PDT
Масса, г 25
Монтаж в монтажную коробку Ø60
