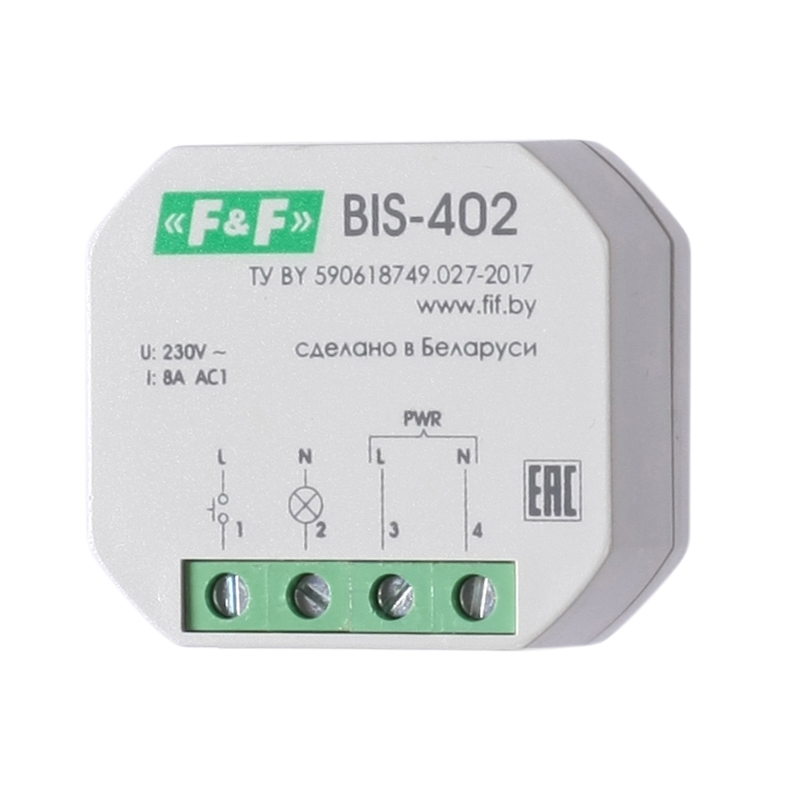

BIS-402 8А

Br35.34

Отличительные особенности реле:Максимальный ток нагрузки 8 А. В монтажную коробку.

Назначение
Реле импульсное BIS-402 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

Руководство по эксплуатации

Обзор на канале

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы
При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе – в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения.
Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение – следующим нажатием.
Реле импульсное BIS-402 работает с выключателями без фиксации  (кнопочного типа).

Артикул: EA01.005.002 Категория:

Описание

Технические характеристики

Артикул EA01.005.002
Код ETIM EC000188
Напряжение питания 230 В AC
Максимальный коммутируемый ток (AC1) 8 А
Контакт 1NO
Ток управления, не более 0,5 – 1 мА
Задержка включения 0,1-0,2 сек.
Задержка выключения (регулируемая)
Сигнализация питания
Сигнализация включения нагрузки
Диапазон рабочих температур от -25°С до +50°С
Потребляемая мощность 0,7 Вт
Габариты (ШхВхГ) 48x43x20 мм
Тип корпуса (см. Приложение 1) PDT
Степень защиты IP 20
